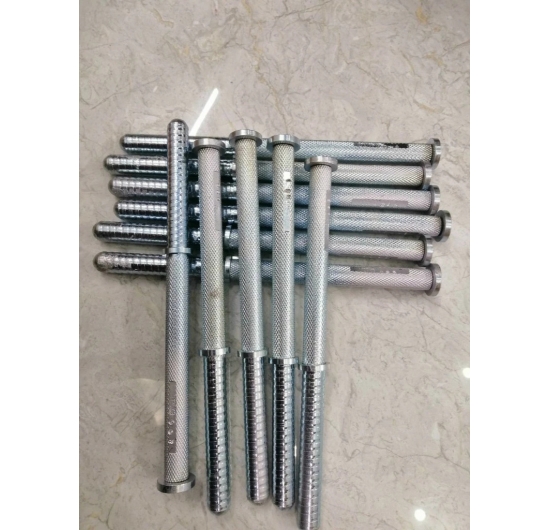

Ty leo trụ điện bê tông ly tâm
| Nhà sản xuất |
: Công ty TNHH Kỹ thuật Minh Đăng |
MÔ TẢ TỔNG QUÁT:
• Mục đích sử dụng: Dùng để tạo bậc leo (lên/xuống) trụ bê tông và kết hợp với dây an toàn tạo vị trí đứng cho người công nhân suốt quá trình làm việc trên trụ.
• Kết cấu:
- Làm bằng thép chính phẩm từ CT3 trở lên, đặt ruột, nguyên khối. Được mạ bằng phương pháp điện phân lớp kẽm bảo vệ dày ≥ 3μm. Chiều dài tổng: 250mm ± 5%; đường kính thân 16mm ± 0,4mm.
- Ty leo gồm có 3 phần: Phần đầu (phần cắm vào lỗ trụ) dài 100mm ± 2%, đường kính 16mm, có ven ren suốt để chống trượt dọc; phần thân (phần đứng làm việc) dài 150mm ± 3% (tính từ gờ chặn), đường kính 16mm, bề mặt có gai nhám để chống trượt chân; Gờ chặn ở cuối ty leo, dày 3 đến 5mm, đường kính 22mm.
-
-
3327
- Thông tin sản phẩm
- Bình luận
Thông số kỹ thuật:
|
Vật liệu sản xuất |
Từ thép chính phẩm CT3 trở lên, đặc ruột, nguyên khối, được mạ kẽm bằng phương pháp điện phân dày ≥ 3µm |
|
Cấu tạo |
Ty leo gồm có 3 phần |
|
Phần thứ nhất |
Phần đầu (phần cắm vào lỗ trụ): dài 100mm ±2%, đường kính 16mm bề mặt có ven ren suốt để chống trượt dọc. |
|
Phần thứ hai |
Gờ chặn ở cuối ty leo: đường kính 22mm, dày 3÷5mm |
|
Phần thứ ba |
Thân ty leo (phần đứng làm việc): đường kính 16mm, dài 150mm ± 3% (tính từ gờ chặn), bề mặt có gai nhám để chống trượt chân. Đầu ty leo có gờ chặn đường kính 22mm, dày 3÷5mm |
|
Chiều dài tổng |
250mm + 5%, đường kính thân 16mm + 0,4mm |
|
Trọng lượng |
400g + 5% |
|
Chịu được lực uốn |
≥ 180kg/5phút |
|
Tải trọng làm việc lâu dài |
≥ 135kg |
|
Giới hạn bền đứt |
≥ 400N/mm² |
|
Giới hạn chảy |
≥ 240N/mm² |
|
Lực kéo đứt |
8.000kgf |
|
|
Trên thân ty leo có đóng/dập ký hiệu riêng cho từng ản phẩm (số sê ri), năm sản xuất và tải trọng làm việc |
